VCF (voltage controlled filter) - модуль фильтров.

  • Sig 1/2/3: 3-полосный вход/микшер для обрабатываемого сигнала.

  • HPF/BPF/LPF: выбор типа фильтра.1 (Резонантный фильтр - это фильтр высоких частот, который в точке среза имеет резонансный пик (в отечественной электронике - 'добротность'). Именно возможность управления резонансом придает звуку специфическую 'электронную' окраску и позволяет плавно изменять яркость звука.)

  • Freq: управление частотой среза фильтра.

  • Reso: resonance control.

  • Out: выходной разъём модуля.

  • ToReso: направляет модулирующий сигнал, поступающий на входы Mod2/3 на параметр Reso вместо частоты среза фильтра (cutoff frequency).

  • Mod 1/2/3: входные разъёмы для модулирующего сигнала, управляющего параметрами Freq или Reso.

    • обычно Mod1 подключается к разъёму CV клавиатуры, чтобы частота среза фильтра следовала за частотой (высотой) генерируемого тона (for the cutoff frequency tracking to the signal pitch).

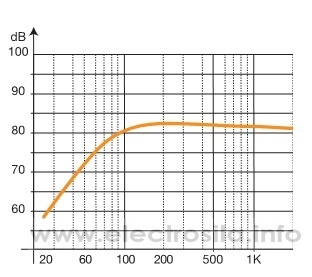

  • 1. HPF (High Pass Filter) фильтр, использующийся в звуковой аппаратуре, который обрезает все звуковые частоты ниже частоты установки фильтра. На графике это выглядит так:

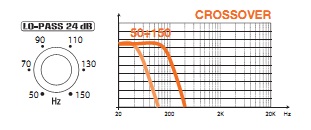

    LPF (Low Pass Filter) — фильтр, пропускающий звук ниже частоты настройки фильтра. Обычно такой фильтр используют при включении сабвуфера или мидбасовых динамиков. На графике это выглядит так:


    BPF (Bandpass filter) — полосовой фильтр

Опубликовано VadaBoom 21/10/2014.
